Tips Setting Klep Sepeda Motor (Honda)

---

Peringatan : setelan klep yang benar atau salah akan mempengaruhi terhadap performa mesin Sepeda Motor.

Berikut ini cara-cara ringkas yang tepat menyetel klep pada Sepeda Motor Honda.

1.    Persiapkan alat-alat antara lain:

·                 Obeng (-) besar

·                 Kunci T 17 (untuk motor Supra X 125/Karisma)

·                 Kunci T 14 (untuk motor Supra Fit, Tiger)

·                 Ring 8-9 (untuk motor tipe bebek)

·                 Ring 10-11 (untuk motor tipe Sport)

·                 Ring 17 (untuk motor tipe Sport)

·                 Ring 24 (untuk motor tipe bebek)

·                 Fuller gauge 1set

·                 Valve Adjusting wrech (kunci klep)

2.    Buka kedua tutup klep (In dan Ex) dengan menggunakan kunci Ring 17(tipe bebek) atau Kunci Ring 24(tipe Sport)

3.   Awalnya posisikan agar kondisi valve bebas atau posisi piston pada Titik Mati Atas (TMA), dengan cara buka tutup magnet pada blok mesin kiri dengan menggunakan Obeng (-) besar (ada 2 buah ), pergunakan kunci Ring 14/17 untuk memutar poros engkol berlawanan dengan jarum jam,

4.   Sambil memutar poros engkol, perhatikan pada saat valve In bergerak, lihat pada lubang kecil di blok magnet, posisikan tanda T pada garis lurus di lubang kecil blok magnet,

5.   Kemudian pegang dan gerak-gerakkan kedua klep untuk memastikan keduanya sudah dalam posisi bebas,

6.    Jika langkah diatas sudah benar, maka lakukan penyetelan valve dengan ukuran untuk tiap-tiap motor sbb:

·                Tipe Sport (Tiger,Mega Pro,GL Pro,Phantom) ukuran = 0,10mm (±0,01mm).

·                Tipe Bebek (Supra Fit, Grand, Legenda, Supra X, Win, GL 100) ukuran celah klep = 0,05mm (±0,01mm).

·                Tipe Bebek (Supra X 125, Karisma, Kirana) ukuran celah klep = 0,03mm (±0,01mm)

·                Tipe Matic (Vario) ukuran celah klep ( Klep In : 0,15mm (±0,01mm) Klep Ex : 0,26mm (±0,01mm) )

Cara penyetelannya adalah, kendorkan mur pengikat tappet adjuster (baut stelan klep) dengan menggunakan Ring 8-9 / 10-11,

1.      Lalu letakkan Fuller gauge sesuai ukuran celah klep kedalam ujung batang klep, putar tappet adjuster(baut stelan klep) sampai terasa apabila fuller gauge di tarik terasa seret dan apabila didorong tidak bisa,

2.      Kemudian keraskan lagi mur stelan klep dan cek ulang hasil stelan klep tadi, sampai hasilnya tepat, (bila fuller gauge terasa ditarik seret dan di dorong tidak bisa),

3.       Tutup kembali semua komponen yang tadi dibuka kemudian rasakan hasilnya. MANTAP!

Demikian, mudah-mudahan bermanfaat.

Pengetahuan Tentang Busi

---

Tipe-Tipe Busi :

- Busi Standart
Busi standar dipakai pada mesin bensin, kendaraan roda-4 (mobil), maupun kendaraan roda-2 (motor) untuk pemakaian sehari—hari
- Busi Resistor
Sistem Kelistrikan pada kendaraan dengan teknologi digital atau elektronik (EFI) dengan arus kecil dengan terganggu dengan pemakaian busi standard,
Gangguan tersebut juga bisa dirasakan pada televisi dan radio akibat interfrensi gelombang

-Busi Platinum (ZU)
Busi platinum dirancang untuk pemakaian sehari-hari maupun untuk racing. Dengan daya hantar platinum yang lebih baik, menjamin unjuk kerja mesin lebih baik walaupun pada suhu tinggi dan beban berat.
Kebutuhan tegangan busi platinum juga lebih kecil dibanding busi standar sehingga memberikan kemudahan start.

-Busi Iridium
Busi Iridium adalah busi generasi baru dengan ujung elektroda positif berdiameter 0,7 mm untuk pemakaian standar dengan umur pemakaian lebih panjang.
Sedangkan diameter 0,4 mm merupakan yang terkecil didunia dipakai untuk kecepatan tinggi atau balapan.
Bahan ujung inti elektroda yang digunakan adalah campuran Iridium dan Rhodium (Iridium alloy).
Keiistimewaan Busi Iridium antara lain dapat menambah campuran bahan bakar udara yang miskin sehingga meningkatkan performa pembakaran baik pada kondisi idle maupun saat berkendara.
Kebutuhan tegangan juga lebih baik disetiap kondisi, demikian juga dengan daya akselerasinya.

info teknik:

Untuk menghasilkan unjuk kerja busi yang baik, diperlukan pemasangan yang baik pula. Pemasangan busi yang salah dapt merusak busi ataupun mesin.

Prosedure :
- pasang busi menggunakan tangan sampai putaran maksimal
- lanjutkan dengan menggunakan kunci busi sebesar setengan putaran
- bila menggunakan kunci mpment, perhatikan tabel di bawah ini

8 mm 0.8 ~1.0 kg.m
10 mm 1.0~1.2 kg.m
12 mm 1.5~2.0 kg.m
14 mm 2.0~2.5 kg.m
18 mm 3.0~4.0 kg.m

Tingkat Panas Busi

Tingkat panas busi adalah kemampuan busi dalam menyerap & membuang panas.
Menurut tingkat panasnya dapat dibagi menjadi dua, yaitu Busi Dingin & Busi Panas.
Tingkat panas busi ditunjukan dengan nomor tingkat panasnya.

Kondisi Busi Normal:
-Insulator terlihat coklat atau keabu-abuan. Hanya sedikit terdapat bekas pembakaran yang menutupi electroda-electrodanya.
-Mudah dihidupkan, juga pada putaran mesin tinggi ataupun rendah, mesin bekerja dengan baik.

Kondisi Busi Abnormal:

-KOTORAN OLEH KARBON (CARBON FOULING)
Ciri: Insulator dan elektroda tertutup oleh lapisan serbuk karbon kering berwarna hitam.

Kondisi Mesin: Mesin susah dihidupkan, mesin tidak stabil pada kecepatan rendah. Penambahan kecepatan tidak bekerja lagi, dan terjadi mesin mati.

Penyebabnya:
1. Kesalahan pemakaian nomor tingkat panas busi.
2. Campuran bahan berlebihan (Karburator banjir).
3. Saringan udara tersumbat (kotor)
4. Bahan bakar tidak baik mutunya
5. Terlalu lama dipakai pada kecepatan rendah
6. Cuk tidak pada posisi off
7. Kelambatan pada waktu penyalaan

Solusi:
1. Penggunaan bahan bakar yang baik
2. Diperlukan perbaikan (service).
3. Gantilah busi dengan nomor tingkat panas busi yang setingkat lebih panas (nomor kecil)

-KOTORAN OLEH OLI (OIL FOULING)
Ciri: Basah oleh oli yang melapisi permukaan insulator dan elektroda. Kelihatan hitam dan basah.

Kondisi Mesin: Hampir 90% gangguan mesin yang disebabkan oleh busi, dikarenakan kotor oleh endapan karbon (carbon fouling), kotor oleh endapan oli dan kotor oleh endapan timah hitam.

Penyebabnya:
1. Kerusakan pada piston ring (piston ring aus) atau renggangnya klep tidak tepat.
2. Campuran gas bensin dan udara berlebihan (terlalu banyak bensin)
3. Pada mesin 2 tak, campuran oli terlalu banyak/melebihi pemakaian standar.
4. Mesin baru saja turun mesin (overhaul) dimana pada waktu pemasangan bagian mesin menggunakan banyak oli
Solusi:
1. Ganti/perbaiki bagian mesin yang sudah aus/rusak.
2. Stel/bersihkan karburator.
3. Gantilah busi dengan nomor tingkat panas busi yang setingkat lebih panas (nomor kecil)
4. Pada mesin 2 tak, stel pompa oli sesuai dengan standar
5. Gunakan Spesifikasi oli mesin yang tepat (sesuai Standar) dan bermutu baik.

-KOTORAN OLEH TIMAH HITAM
Ciri: Insulator berwarna kuning juga coklat

Kondisi Mesin: Mesin terasa tersendat-sendat pada waktu menambah kecepatan (akselerasi) atau pada waktu kecepatan tinggi.

Penyebabnya: Bensin yang bercampur dengan senyawa timah hitam. Bekas pembakaran senyawa ini, menempel pada ujung busi. Bila kendaraan akselerasi atau dengan kecepatan tinggi, senyawa itu akan meleleh sehingga menimbulkan kebocoran listrik dan kegagalan pembakaran.
Solusi:
1. Gantilah busi dengan nomor tingkat panas busi yang setingkat lebih panas (nomor kecil)
2. Pergunakan bensin premium
3. Jangan mengemudi dengan kecepatan rendah terlalu lama

-KOTORAN OLEH ENDAPAN (DEPOSIT FOULING)
Ciri: Endapan sisa penbakaran atau kerak busi, banyak menempel pada permukaan insulator dan elektroda busi dengan warna yang bermacam-macam.

Kondisi Mesin: Terasa ada gangguan pembakaran pada waktu menambah kecepatan atau pada waktu kecepatan tinggi.
Penyebabnya:
1. Oli yang dipakai kurang baik mutunya.
2. Saringan udara tidak ada (dilepas).
3. Untuk mesin 4 tak, oli mesin naik ke ruang bakar (piston & piston ring aus).
Solusi:
1. Perbaiki/ganti bagian yang rusak.
2. Perbaiki/ganti saringan udara.
3. Pergunakanlah oli yang bermutu baik dan campuran yang tepat
4. Gunakan Spesifikasi oli mesin yang tepat (sesuai Standar) dan bermutu baik.

-PANAS BERLEBIHAN (OVER HEATING)
Ciri: Bagian insulator berwarna putih pucat dan elektroda-elektrodanya terbakar berwarna keungu-unguan serta terlihat aus. Bila kondisi ini diteruskan, ujung-ujung elektrodanya dapat meleleh.

Kondisi Mesin: Tenaga mesin menjadi hilang dan kecepatan pun berkurang. Hal ini timbul apabila dalam kecepatan tinggi, pendakian yang lama atau dengan muatan yang berat. Bila elektroda busi sudah meleleh, pistonpun dapat menjadi rusak (berlubang).
Penyebabnya:
1. Kekeliruan memilih nomor tingkat panas busi.
2. Waktu penyalaan (ignition timing) terlalu cepat.
3. Sistim pendinginan kurang baik.
4. Campuran gas bensin dan udara terlalu tipis (terlalu banyak udara).
Solusi:
1. Pergunakanlah busi dengan nomor tingkat panas busi (heat range) yang setingkat lebih dingin.
2. Sesuaikanlah waktu pengapian (ignition -> timing).
3. Periksa/perbaiki sistim pendinginan
4. Stel dan bersihkan karburator.

Sepeda motor listrik adalah kendaraan tanpa bahan bakar minyak yang digerakkan oleh dinamo dan akumulator. Seiring dengan mencuatnya masalah pemanasan global dan kelangkaan BBM maka kini produsen kendaraan berlomba-lomba menciptakan kendaraan hibrida, dan sepeda motor listrik termasuk salah satu di dalamnya. Sampai sekarang di Indonesia telah tersedia tipe dengan kecepatan 60 km/jam, dilengkapi rem cakram, lampu penerangan dekat dan jauh, lampu sein, lampu rem serta klakson.
Pihak Kepolisian dan Dinas Perhubungan menegaskan kendaraan ini tidak memerlukan STNK. Disamping itu, Dinas Perhubungan menambahkan pernyataan juga tidak diperlukannya BPKB.

Sumber tenaga

Secara umum sumber tenaga sebuah sepeda motor hibrida adalah akumulator, tapi perkembangan dalam sel bahan bakar menyebabkan terciptanya beberapa prototipe menggunakannya. Beberapa contoh misalnya ENV dari Intelligent Energy memanfaatkan proses Fuel Cell hidrogen, pada Honda teknologi ini diberi nama Honda FC Stack, dan FC-AQEL pada Yamaha. Terdapat pula sepeda motor listrik-hibrida berbahan bakar yang sedang dikembangkan. Contoh jenis ini misalnya adalah Ecycle, dan Gen-RYU  dari Yamaha. .
Dan kini banyak dilakukan inovasi dan terobosan baru dalam menciptakan jenis baterai sebagai sumber energi yang dapat menunjang jarak tempuh kendaraan ini.

Kinerja kendaraan

Jarak tempuh terjauh yang dapat dicapai oleh sepeda motor listrik di Indonesia pun telah meningkat secara signifikan menjadi 80km dan untuk jarak tempuh sedemikian hanya perlu mengeluarkan biaya Rp. 900.^[Sedang untuk jalan menaik kendaraan mampu naik dengan sudut kemiringan sampai 30 derajat. Waktu yang diperlukan untuk mengisi penuh akumulator adalah 8 jam dan akumulator dapat diisi kapan saja tanpa menunggu habis. Dan ini semua terus bergulir seperti yg terangkum dalam uraian sejarah di bawah ini.
Sepeda motor listrik ini dapat dipakai melewati jalan yang tergenang air atau dicuci, yang terpenting dinamo tidak tergenang air.

Sejarah

Yamaha HV-01 Hybrid gasoline-electric pada tahun 2005

Super Charge Ion Battery

TTX01 dengan 60 mph dalam 3.5 detik

Gathering Komunitas Kendaraan Listrik Indonesia 27 Juli 2008

* Akhir 1860: Referensi pertama tentang sepeda motor listrik dipatenkan.

• 1911: Menurut Popular Mechanics article sepeda motor listrik telah tersedia.

• 1920: Perusahaan Ransomes, pembuat forklift, meneliti penggunaan motor bertenaga listrik.

• 1941: Krisis bahan bakar di Eropa mendorong perusahaan Socovel dari Austrian membuat sepeda motor listrik kecil. Saat itu kendaraan yang dibuat berjumlah sekitar 400 buah.

• 1946: Terinspirasi oleh kelangkaan BBM dari masa Perang Dunia II, Merle Williams menciptakan kendaraan listrik pertamanya. Kemudian beliau mulai memproduksi kendaraan ini di garasi rumah dan bisnis ini terus bergulir hingga akhirnya menjadi Perusahaan dengan nama Marketeer.

• 1967: Sepeda motor listrik bertenaga surya pertama berhasil dibuat oleh Karl Kordesch.

• 1967: Sepeda motor listrik bertenaga ringan dengan nama "Papoose" dibuat oleh sebuah pabrik sepeda motor suku Indian di Springfield , Massachusetts, dibawah pengarahan Flyod Clymer.

• 1973: Mike Corbin membuat sepeda motor listrik pertamanya dengan rekor kecepatan 162km/jam.

• 1974: Corbin-Gentry Inc. memulai penjualan sepeda motor listrik secara legal.

• 1978: Harley Davidson MK2 bertenaga listrik dibuat oleh Transitron di Honolulu, Hawaii.

• 1988: Eyeball Engineering membuat sepeda motor listrik KawaSHOCKi and produk ini menghiasi majalah-majalah utama saat itu.

• Akhir 1990: Scott Cronk dan EMB membuat sepeda motor listrik dengan nama EMB Lectra VR24. Pelopor untuk jenis variable reluctance motors (VR) dan dijual secara resmi.

• 2000: Killacycle mencatat rekor 244.62 km/jam pada Woodburn Drags 2000, OR.

• 2004: Tanggal 24 August Honda membuat sebuah percontohan motor hibrida 50cc yang diberi nama Honda Numo. Percontohan ini membawa Honda selangkah lebih dekat kepada jenis sepeda motor hibrida yang dapat diproduksi secara massal.

• 2006: Titik balik penting dalam perkembangan kendaraan listrik dengan diangkatnya sebuah skandal otomotif dunia ke layar lebar: "Who Killed The Electric Car".

• 2007: Sebuah tonggak bersejarah bagi negara Indonesia, Komunitas Kendaraan Listrik telah terbentuk, mendahului komunitas serupa di negara-negara tetangga kita.

• 2007: Melalui Kepala Dinas Perhubungan DKI Jakarta, Nurachman, dan Kabag Registrasi dan Identifikasi Ditlantas Polda Metro Jaya, AKBP Giri Purwanto, Pemerintah Indonesia pertama kali mengemukakan pendapat kepada media mengenai keberadaan kendaraan listrik.

• 2007: Killacycle membuat sebuah sepeda motor listrik bertenaga Li-Ion dan dengan kecepatan 250.7km/jam di Phoenix, AZ pada AHDRA 2007.

• 2008: Sebagai komponen utama dari kendaraan listrik, maka prototype Super Charge Ion Battery (SCiB) dari Toshiba merupakan terobosan yang luar biasa. Baterai ini memiliki kemampuan isi ulang di bawah 5 menit serta memiliki umur pakai sampai 10 tahun!

• 2008: Sepeda motor listrik TTX01 muncul di Birmingham International Motor Show dengan kemampuan mencapai 60 mph hanya dalam waktu 3.5 detik.

• 2010: Kendaraan Listrik memecahkan rekor baru, yaitu untuk pertama kalinya kendaraan ini berhasil menempuh 624 mil hanya dengan satu kali charging/isi baterai.

• 2008: Dr. Surajit Sengupta mengemukakan teknologi Superlattice yang memungkinkan baterai memiliki kapasitas dua kali lipat.

• 2010: Setelah tiga tahun di Indonesia, akhirnya pemerintah membuka mata atas kontribusi kendaraan listrik. Melalui Kepala Sub Direktorat Sarana Angkutan Jalan Direktorat LLAJ Kementrian Perhubungan, Ir M Tansil, mengusulkan sepeda listrik sebagai pengganti kendaraan roda dua atau motor.

• 2011: Direktur Utama PLN Dahlan Iskan menyatakan PLN mencari satu pulau yang bisa dijadikan tempat uji coba kendaraan listrik tersebut. Jadi, satu pulau 100 persen memakai kendaraan listrik.

• January 2012: Diluncurkan film yang merupakan sequel dari "Who Killed The Electric Car" di tahun 2012

• Maret 2012: Pemerintah Indonesia Godok Mobil Listrik Nasional.

• Mei 2012: Presiden Ingin Riset Mobil Listrik Dikembangkan

• Juli 2012: PLN akan menyediakan stasiun pengisian kendaraan listrik di Jakarta & Bandung.

• Juli 2012: PLN akan merilis 1000 sepeda motor listrik lokal.

• September 2012: Menteri Perindustrian MS Hidayat mengatakan sebentar lagi akan mengeluarkan paket insentif kepada kendaraan low cost and green car (LCGC) dan emisi karbon rendah untuk Indonesia. Selain kendaraan murah ramah lingkungan, mobil listrik, hybrid, ada juga kendaraan berbahan bakar biofuel yang akan dapat insentif.

• Oktober 2012: Miroslav Krstic dan Scott Moura menemukan algoritma baru untuk baterai Lithium-Ion sehingga ukuran baterai bisa dipangkas menjadi 25% dan lama pengisian menjadi 50% lebih cepat.

• 2014: Pemerintah Indonesia menyiapkan dana Rp100 miliar untuk mewujudkan mobnas (mobil nasional) listrik pada tahun 2014 dengan melibatkan empat universitas yakni UI, ITB, UGM, dan ITS.

Contoh Sepeda Motor Canggih

Mach Ness



Pabrikan motor Arlen Ness menciptakan monster metal ini dengan ditenagai oleh sebuah mesin gas-turbine helikopter. Lapisan luar dari alumunium dengan rivet-rivet besarnya yg mencolok mata membuatnya sangat unik yang tidak akan didapatkan dari fiber carbon dan plastik. Bodinya dibentuk seluruhnya dengan tangan, ini yang bikin motor sangar ini sulit masuk jalur produksi massal.

Icare Bike Concept



Kalau merujuk pada desain untuk motor Batman, mungkin inilah yang paling mendekati. Icare tidak hanya suatu konsep yang super keren, tapi juga sebuh desain nyata yang bisa dibuat. Ditenagai oleh mesin Honda 6 silinder berkapasitas 1,8 liter dengan dua exhauts. Saat ini masih belum bisa dipastikan akan diproduksi massal atau tidak.

Swordfish Motorcycle Concept



Kalo pernah membayangkan motor masa depan seperti apa, mungkin tidak ada yang semanis motor ini. Konsep Swordfish Motorcycle dari Alexander Kotlyarevsky ini menunjukkan desain futuristis yang agresif dengan roda hubless-nya. Secara keseluruhan terlihat sangat menarik, kombinasi lekuk-lekuk bodi dan sudut-sudut tajam yang sesuai dengan namanya.


Halbo Future Duo-Wheel BMW




Namanya sebenarnya tidak menunjukkan segi kecepatannya. Ini lebih ke arti yang sebenarnya. Konsep Jaguar oleh M-Cycles ini terinspirasi dari bentuk logo dari pabrikan Jaguar. Panjangnya hampir 2,5 meter dengan fitur fiberglass pernis ebony diatas besi bajanya.

Scarab Motorcycle



Namanya seperti kendaraan di gurun pasir, kenyataannya ini didesain untuk situasi perkotaan. Motor ini bisa beradaptasi dengan berdiri saat diparkir untuk mengantisipasi lahan parkir kota yang semakin sempit. Faktanya Anda dan 3 teman Anda dapat menggunakannya dan hanya memakan space untuk sebuah mobil saja. Designer David Miguel Moreira Gonçalves memimpikan Scarab untuk digunakan sebagai kendaraan sewa sebagai solusi transportasi yang nyaman dan ramah lingkungan.

Dodge Tomahawk Motorcycle



The Dodge Tomahawk Motorcycle mungkin satu-satunya motor di daftar ini yang secara teknis sesungguhnya bukan sebuah sepeda motor. Berbasis motor Viper V-10, kendaraan ini punya mesin bertenaga 500 HP dan 4 roda. Menurut the National Highway Traffic and Safety Administration, apapun yang punya lebih dari 3 roda tidak bisa dikategorikan sebagai sebuah sepeda motor. Ini membuatnya juga sulit untuk diproduksi massal. Sayang memang, padahal monster yang satu ini hanyalah sebuah mesin dengan beberapa roda yang menyediakan tenaga besar di antara kedua kaki kita.

ENERGYA Motorcycle



Magic Tricycle


The Magic Tricycle kedengarannya seperti sebuah mainan anak-anak, tapi kenyataannya adalah sebuah sepeda motor transformer yang ajaib. Saat Anda pengen berada di dalam mobil, motor ini akan merebah ke samping dan menggunakan 3 rodanya dan berfungsi layaknya mobil. Tapi saat Anda pengen ngebut, motor ini akan berdiri dengan roda ketiganya berada di atas, yang diharapkan membantu keseimbangannya.

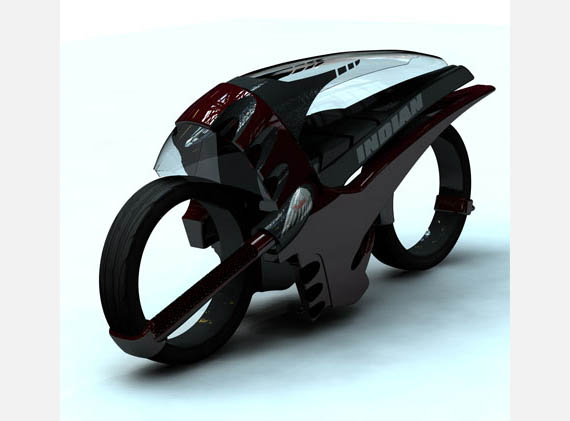

Speed Racer Alien Motorcycle



Icare Bike Concept



Kalau merujuk pada desain untuk motor Batman, mungkin inilah yang paling mendekati. Icare tidak hanya suatu konsep yang super keren, tapi juga sebuh desain nyata yang bisa dibuat. Ditenagai oleh mesin Honda 6 silinder berkapasitas 1,8 liter dengan dua exhauts. Saat ini masih belum bisa dipastikan akan diproduksi massal atau tidak.

Swordfish Motorcycle Concept



Kalo pernah membayangkan motor masa depan seperti apa, mungkin tidak ada yang semanis motor ini. Konsep Swordfish Motorcycle dari Alexander Kotlyarevsky ini menunjukkan desain futuristis yang agresif dengan roda hubless-nya. Secara keseluruhan terlihat sangat menarik, kombinasi lekuk-lekuk bodi dan sudut-sudut tajam yang sesuai dengan namanya.


Halbo Future Duo-Wheel BMW




Kalo Anda mencari motor kencang dan yang berukuran kecil serta memanjakan keselamatan Anda, ini mungkin yang Anda cari. Desainer Pierre Yohannes mendesain Halbo untuk orang-orang yang peduli lingkungan yang menginginkan sesuatu yang kompak dan bertenaga listrik. Roda depannya stasioner dan buntut di belakangnya yang berbelok. Jadi seperti mengendarai sebuah motorboat.

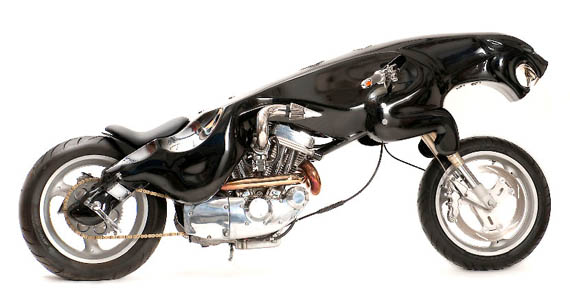

Jaguar M-Cycle




Namanya sebenarnya tidak menunjukkan segi kecepatannya. Ini lebih ke arti yang sebenarnya. Konsep Jaguar oleh M-Cycles ini terinspirasi dari bentuk logo dari pabrikan Jaguar. Panjangnya hampir 2,5 meter dengan fitur fiberglass pernis ebony diatas besi bajanya.

Scarab Motorcycle



Namanya seperti kendaraan di gurun pasir, kenyataannya ini didesain untuk situasi perkotaan. Motor ini bisa beradaptasi dengan berdiri saat diparkir untuk mengantisipasi lahan parkir kota yang semakin sempit. Faktanya Anda dan 3 teman Anda dapat menggunakannya dan hanya memakan space untuk sebuah mobil saja. Designer David Miguel Moreira Gonçalves memimpikan Scarab untuk digunakan sebagai kendaraan sewa sebagai solusi transportasi yang nyaman dan ramah lingkungan.

Dodge Tomahawk Motorcycle



The Dodge Tomahawk Motorcycle mungkin satu-satunya motor di daftar ini yang secara teknis sesungguhnya bukan sebuah sepeda motor. Berbasis motor Viper V-10, kendaraan ini punya mesin bertenaga 500 HP dan 4 roda. Menurut the National Highway Traffic and Safety Administration, apapun yang punya lebih dari 3 roda tidak bisa dikategorikan sebagai sebuah sepeda motor. Ini membuatnya juga sulit untuk diproduksi massal. Sayang memang, padahal monster yang satu ini hanyalah sebuah mesin dengan beberapa roda yang menyediakan tenaga besar di antara kedua kaki kita.

ENERGYA Motorcycle



Kalau yang satu ini masih dikategorikan sebagai sepeda motor tulen. Dengan dua roda di depan dan dua buah joknya membuatnya mirip mobil balap, tapi cuma punya sebuah roda belakang. Desainer Higgins-Aube membernya nama "motomobile", hasil kawin silang mobil dan sepeda motor.

Ferrari V4 Motorcycle Concept

Prinsip Kerja Mobil Listrik

Energi Listrik yang bersumber dari listrik PLN atau Generator melalui alat pengisisan (Carger) yang berfungsi untuk mengubah arus bolak balik (AC) menjadi arus searah (DC) sesuai dengan kebutuahn pengisian dari baterai melaluidua buah kabel yaitu positif dan negatif untuk mengisi baterai. Baterai terdiri dari 3 unit, 12 Volt, 200 Ah dipasang secara seri dimana terminal positf  baterai 1 dihubungkan ke terminal negatif dari baterai 2 dan terminal positif dari baterai 2 dihubungkan ke terminal negatif baterai 3 sedangkan terminal negatif dari baterai 1 dan terminal positif baterai 3 didapatkan keluaran 36 Volt,200 Ah

Setelah baterai penuh, listrik yang tersimpan pada baterai dapat digunakan untuk memutar motor penggerak melalui solenoid yang memiliki 2 terminal yang berfungsi menyambung  dan memutus dimana terminal positif pada baterai dipasang pada salah satu terminal pada solenoide dihubungakn ke kendali kecepatan, dimana solenoide ini dikendalikan oleh dua buah saklar pembatas yang di pasang pada sistem gas dan rem yang hanya dapat berfungsi setelah kunci kontak dinyalakan.
Untuk mengatur besar kecilnya putaran motor penggerak digunakan kendali kecepatan yang memiliki 4 buah terminal utama yang diberi tanda masing masing terminal Bat +, Bat -,A2, M -, dan juga tiga buah terminal untuk input dari potensio atau induktiv. Kabel positif yang melalui solenoid dihubungkan pada terminal Bat + pada kendali kecepatan. Kendali yang inputnya berupa sinyal analog dari potensio dan juga induktiv trhole sensor yang dipasang pada mekanisme gas, agar kendaraan dapat bergerak maju,mundur dan netral digunakan saklar mekanis maju mundur SM3 ( saklar mekanis maju mundur ) yang di beri nama masing masing terminal a1,a2, b, c d1,d2 terminal C dihubungkan ke terminal A2 kendali kecepatan, melalui terminal A2 pada motor penggerak. Terminal M- pada kendali kecepatan dihubungkan langsung ke A1 pada motor penggerak. Untuk terminal B dan D pada SM3 memiliki dua buah kutub dimana difungsikan untuk membolak balikan input arah arus pada terminal S1 dan S2 pada motor penggerak

Sistem Penggerak

Saklar pembatas yang dilengkapi dengan pelatuk menempel pada bagian batang pengungkit yang berkerja apabila pedal rem ditekan batang pengungkit juga akan menekan pelatuk dari saklar pembatas sehingga arus yang mengalir melalui terminal penghubung dari saklar pembatas akan terputus seketika apabila proses pengereman mekanis pada roda kendaraan listrik ini yang digerakkan. Proses penekanan batang pengungkit terhadap pelatuk saklar pembatas dapat disetel jarak aktifnya agar pada saat mengemudi menenmpelkan kakinya pada pedal rem yang tanpa bermaksud menekan sehingga saklar pembatas tidak akan berfungsi tapi apabila tekanan yang diberikan melebihi batas yang diberikan maka saklar pembatas akan bekerja dengan baik, tujuannya adalah apabila sistem penggerak mobil listrik ini sedang beroperasi tiba tiba pengendara menekan pedal rem maka beban yang diakibatkan oleh pengereman tidak akan berpengaruh pada sistem tenaga karena terlebih dahulu sistem daya telah terputus melalui saklar pembatas yang dipasang sebagai pengaman.
Untuk mengoperasikan kenderaan listrik ini pada systen penggerak ini hanya dapat dioperasikan apabila kunci kontak di on kan atau dinyalakan kemudian pedal gas ditekan, dapat dijelaskan bahwa apabila pedal gas ditekan maka batang penarik akan menarik pengungkit poros dari potensio kemudian pengungkit tersebut akan melepaskan tekanan pelatuk saklar pembatas sehingga arus listrik yang akan menggerakkan solenoide dapat terhubung melalui terminal 1 dari saklar pembatas. Sistem ini bertujuan agar energi listrik tidak terbuang percuma pada saat kendaraan mengalami jalan penurunan atau pada jalur macet dan juga berfungsi sebagai pengaman.
Untuk Sistem maju mundur dengan menggunakan SM3, seperti diperlihatkan pada gambar dapat dijelaskan bahwa :
Prinsip dasar pembalikan putaran motor penggerak jenis ini dapat dilakukan dengan pembalikan arah arus yang mengalir pada lilitan stator motor, untuk arah maju berarti arus yang mengalir dari terminal C pada SM3 kemudian mekanis saklar memindahkan hubungan secara mekanis menyambungkan C ke terminal B pada SM3 kemudian dihubungkan ke terminal S1 pada motor penggerak sehingga arus mengalir menuju terminal S2 pada motor penggerak yang langsung dihubungkan ke kendali kecepatan pada terminal M-.
Untuk posisi mundur yang diperlihatkan pada gambar dilakukan dengan pembalikan arah arus yang diperlihatkan bahwa arus yang mengalir dari terminal motor A1 dengan menggunakan SM3 dihubungkan dengan terminal A pada SM3(5) kemudian mekanis saklar memindahkan hubungan secara mekanis menyambungkan terminal C ke terminal D pada SM3, kemudian dihubungakan ke terminal S2 pada motor penggerak yang langsung dihubungkan ke kendali kecepatan pada terminal M-. Berikut penjelasan penggunaan SM3 pada sistem Maju Mundur dan Netral dapat dilihat pada gambar di bawah :

Pengaturan posisi maju dan posisi mundur serta netral dengan menggunakan SM3 ( Saklar Mekanis maju Mundur )

Agar kendaraan dapat bergerak maju, mundur dan posisi netral digunakan alat saklar mekanis maju mundur (SM3) pada gambar, yang memiliki enam terminal yang diberi kode masing masing a,b,c,d. Terminal a dihubungkan ke terminal A kendali Kecepatan melalui terminal A1 dan A2 pada motor penggerak. Terminal c pada SM3 dihubungkan langsung ke terminal M dari kendali kecepatan. Untuk terminal b & d memiliki dua buah kutub dimana difungsikan untuk membolak balikan input arah arus pada terminal S1 & S2 pada motor Penggerak.
Penggunaan mikro switch sebagai pengaman dan efisiensi energi seperti pada gambar di bawah sebagai berikut :

Penggunaan Mikri swicth pada sistem mekanis gas untuk pengaman sistem dan efesiensi penggunaan daya listrik

Dengan Pemakaian mikro switch yang menempel pada mekanis gas yang berfungsi mengamankan sistem daya, karena sistim hanya dapat menerima daya listrik apabila pedal gas ditekan setelah kunci kontak di ON kan, sekaligus juga dapt menghemat energi listrik pada saat kendaraan menempuh jalanan macet dan penurunan
Untuk mengantisipasi kebiasaan pengemudi yang biasanya menekan pedal gas terkadang bersamaan dengan pengereman mekanis, juga digunakan mikro switch sebagai pembatas seperti terlihat pada gambar dibawah
Seperti yang dijelaskan diatas mobil listrik memiliki sistem penggerak listrik yang lebih sederhana dan efisien. Dengan melakukan pemilihan beberapa komponen yang digunakan serta disederhanakan, dikurangi dan disatukan. Sehingga sistem penggerak mobil listrik terdiri dari sistem energi, sistem kendali, sistem maju mundur dapat berfungsi dengan baik.

Berikut ini adalah keunggulan mobil listrik:

• Mobil listrik memiliki beberapa keunggulan atas mobil berbahan bakar tradisional. Yang paling jelas dan yang paling sering dibicarakan adalah mobil listrik 100 persen bebas emisi. Hal ini berarti tidak seperti mobil berbahan bakar konvensional lain, mobil listrik tidak memberikan kontribusi terhadap dampak perubahan iklim.

• Mobil listrik jauh lebih hemat energi dibandingkan dengan mobil berbahan bakar konvensional. Efisiensi keseluruhan mobil listrik adalah 48 persen, secara signifikan lebih baik dibandingkan dengan mobil berbahan bakar konvensional yang mencapai efisiensi sekitar 25%.

• Tidak seperti mobil tradisional, mesin mobil listrik sangat halus sehingga mereka tidak menyebabkan masalah polusi suara.

• Mobil listrik juga menjamin keamanan maksimum karena tidak melibatkan bahan bakar minyak sehingga mereka tidak akan terbakar atau meledak jika menabrak sesuatu.

• Mobil listrik juga sangat kompak dan nyaman.

• Biaya isi ulang mobil listrik juga sangat terjangkau. Rata-rata mobil listrik memerlukan biaya isi ulang 2 sen per mil dibandingkan dengan 12 sen per mil pada kendaraan berbahan bakar konvensional.

• Masa pakai motor mobil listrik diperkirakan sekitar 90 tahun, jika dikendarai sejauh lima puluh mil per hari.

• Mobil listrik juga memiliki biaya pemeliharaan yang secara signifikan lebih rendah dibandingkan dengan mobil berbahan bakar konvesional karena mobil listrik hanya memiliki sekitar 5 bagian di motornya, dibandingkan dengan mobil tradisional yang memiliki ratusan komponen dalam mesin pembakaran internal.

Mobil listrik juga memiliki beberapa kelemahan dan berikut adalah beberapa di antaranya:

• Harga baterai mobil listrik masih tinggi, lebih dari $ 10000. Baterai yang mahal ini masih menjadi alasan utama di balik tingginya harga mobil listrik secara keseluruhan.

• Fakta bahwa mobil listrik tidak bersuara saat hidup tak selalu merupakan suatu keuntungan karena senyapnya suara mobil bisa menimbulkan bahaya bagi orang buta, orang tua dan anak-anak.

• Type mobil listrik masih terbatas dan juga mengisi ulang daya secara signifikan lebih lama dibandingkan dengan proses yang relatif cepat pada pengisian bahan bakar ke tangki pada mobil tradisional.

• Ada juga masalah pemanasan. Mobil listrik yang digunakan dalam iklim yang lebih dingin memerlukan banyak energi untuk memanaskan interior dan defrost jendela. Pada kendaraan yang menggunakan BBM, proses pembakaran sudah mentransfer panas dari mesin, sedangkan pada mobil listrik pemanas membutuhkan energi ekstra dari baterai mobil.

mobil Listrik 2013

NEW YORK – Belakangan ini industri automotif global dan nasional sedang marak memperbincangkan mobil listrik (Electric Vehicle). Diprediksi mobil listrik bakal menjadi tren di pasar automotif global, terlebih saat ini banyak pabrikan mobil besar mulai memproduksi mobil listrik.

Secara global, pabrikan yang mulai memproduksi mobil listrik yakni, Nissan dengan model Leaf, Mitsubishi MiEV, Honda Jazz EV dan masih banyak lagi pabrikan lainnya yang memiliki mobil listrik.

Di Indonesia sendiri, belakangan ini mulai bermunculan orang yang memproduksi mobil listrik, seperti Mobil listrik Ahmadi dan mobil listrik sport milik Menteri Badan Usaha Milik Negara (BUMN) Dahlan Iskan. Itu membuktikan bahwa mobil listrik akan berkembang pesat di masa yang akan datang.

Namun, permasalahan yang masih menggantung yakni harga mobil listrik masih tergolong tinggi dibadingkan mobil berbahan bakar bensin. Mahalnya mobil listrik disebabkan ada beberapa komponennya yang mahal, seperti baterai.

Sebuah penelitian dari McKinsey & Co, memperkirakan bahwa harga baterai mobil listrik akan turun 70 persen dalam 10 tahun ke depan, tepatnya pada 2025 mendatang. Demikian dilansir Inautonews, Rabu (18/7/2012).

Saat ini harga baterai mobil listrik antara USD500 atau setara Rp4,717 ribu hingga USD600 atau setara Rp5,661 ribu per kilowatt dalam satu jamnya. Tapi dalam sepuluh tahun kedepan harga baterainya akan turun menjadi USD200 atau setara Rp1,887 ribu per kilowatt dalam satu jamnya.
(zwr)
